隨著汽車安全性、經濟性、舒適性、環保性和功能性要求的不斷提高，汽車線束變得越來越復雜。由于功能增加、支路增加、連接器增加，汽車線束成為汽車故障的頻發環節。因此，在生產過程中對汽車線束的品質要求也越來越高，而建立并梳理每個工藝過程的關鍵監控點則為線束的品質管控建立了一道保障屏。
一、線束的結構和功能
汽車低壓線束是由導線、連接器、端子、卡釘、 護套、膠帶、波紋管、PVC管、支架、熱縮套管和熔斷絲盒等材料構成的總成。線束相互連接并傳輸電能和電信號給汽車上的電子電器，有著“汽車神經”的形象稱號。各個線束在整車中的功能不同，由此分為主線束、座艙線束、儀表板線束、門線束、頂棚線束、發動機線束等。
二、常見的線束缺陷
常見的線束缺陷有端子退出、繼電器/熔斷絲裝配 錯誤、卡扣位置錯誤、繼電器工作不良、短路、絕緣皮破損、斷路、接觸不良等。除去引起故障的自然因素（使用期限超長，線束端氧化/變形）、電氣設備的故障引起線束的損壞以及裝配或檢修汽車零部件時的主觀人為因素之外，其中還有很多缺陷在線束的生產過程中即可預防或消除。
三、生產過程中的品質管控
汽車線束的一般制造流程為進料檢驗、原材料存儲、切線、壓接、超聲波焊接、熱縮套管、絞線、端子插接、裝配覆蓋物及附件（毛氈、膠帶、PVC管、波紋管、卡釘、扎帶和支架等）、裝配、線束檢驗（外觀、尺寸、電性能和氣密性等）、包裝入庫。
在人員培訓、設備維護、常規檢驗等保障的基礎上，線束仍會因?yàn)樵S多原因存在品質波動。因此，通過專業優勢和經驗反饋，我們對每個工藝過程提煉了關鍵監控點，并在供應商處實施，幫助供應商提高一次下線合格率及0 km品質表現。
3.1 切線—噴碼—壓接
1）設備
①設備的應用參數由工藝或生產主管設置，而不能由操作工手動干涉；
②機器上設置參數的界面對于操作工是關閉的；
③無論是自動壓接設備還是半自動壓接設備，都需配備壓力監控裝置；
④一旦出現異常，設備會自動銷毀不符合的壓接或自動鎖定系統。
2）工藝
①確認導線無彎曲、無打結、不受應力、未落在地上；
②不允許出現手動重新切割、 剝皮和壓接操作，車間無禁止使用的工具（ 剪刀、鉗子等）；
③在開始?jí)航忧?，要進行CFM（Crimp Force Monitoring）教學；
④壓接后的端子由線杯進行保護， 其中端子與線杯底部無接觸，線杯不能被捆綁在端子上，而是捆綁在絕緣體上；
⑤在雙壓接的情況下，若是疊放式壓接，應將截面積更小的導線置于下方；
⑥若是并列式壓接，則2個導線的截面積應是相同的。
3）符合性
①切線后的導線絕緣皮無破損，切口平齊；
②銅絲無劃傷、無切斷、無氧化；
③噴墨字體與導線截面相適，標識具有一致性；

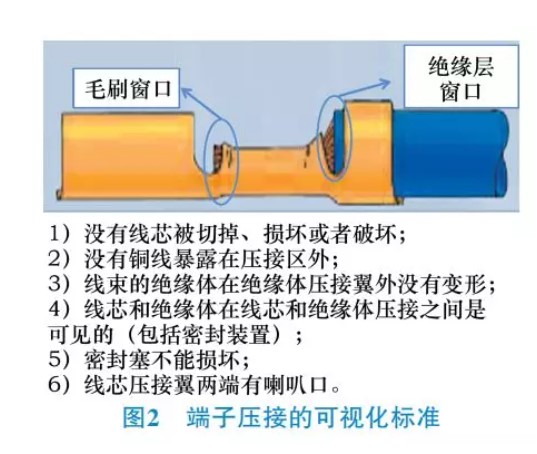

④端子的壓接高度、斷面分析、拉拔力強度需符合技術要求。
3.2 超聲波焊接
1）設備在每批次開始前檢查設備參數（焊接能量、振幅、壓力、寬度等），并用標準樣件進行防錯驗證。對于多線、少線等錯誤能夠自動防錯。
2）工藝
①超聲波焊接和熱縮套管在同一工位上由同一操作工進行；
②任何不良焊接都不允許返工，不允許用其他工具捻接；
③操作工需要戴手套以防止超聲波焊接被污染。
3）符合性
①檢查每批次的焊接拉拔力、水密性；
②兩端對齊焊接和單側耳式焊接的尺寸特征需符合技術要求；

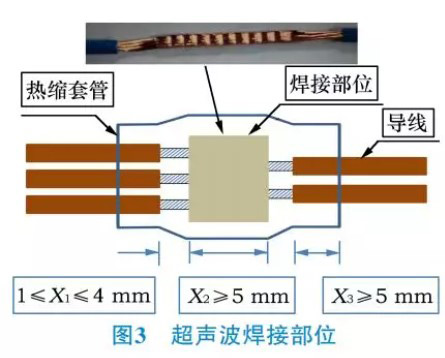

③超聲波焊接部位呈矩形形狀，不能有銅絲形成尖角，無連續裂紋，無過燒/熔化的絕緣層，無焊瘤；
④線芯沒有重疊在導線絕緣層上，導線無彎曲，自熔核處呈直線引出，無散開的線芯，熔焊長度等于或大于5 mm。
3.3 熱縮套管
1）設備 ①加熱時間、加熱溫度和冷卻時間已定 義；在冷卻階段，產品被鎖定在設備上。
2）工藝 ①在線束插入熱縮套管后，才能剝離絕 緣皮；②熱縮套管在線束較多的一側插入，向線束較少的一側移動（以減少線股回轉的風險），并且能夠通過標準操作或工裝進行居中定位。

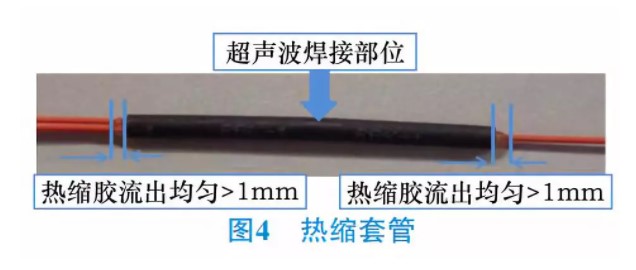

3）符合性 ①熱縮套管的表面收縮整齊，無過燒；②防水型熱縮套管在熱縮后需要流膠均勻，距離大于1 mm；③熱縮后的防水性能用水密性測試設備進行測試，并使用好壞樣件進行驗證。
3.4 絞線
1）設備

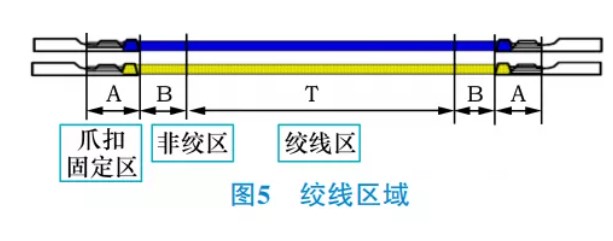

①絞前長度、絞后長度、非絞長度、轉速、絞距等工藝參數已定義好；
②在每批次開始階段，檢查絞線爪扣的無侵害性；
③檢查確認絞線設備的軌道是對齊的，并且運載器行駛平滑；
④確認運載器的定位公差。
2）符合性 ①絞線間距、非絞線長度需符合技術要求；②絞線無圈環。
3.5 覆蓋物及附件
1）工藝

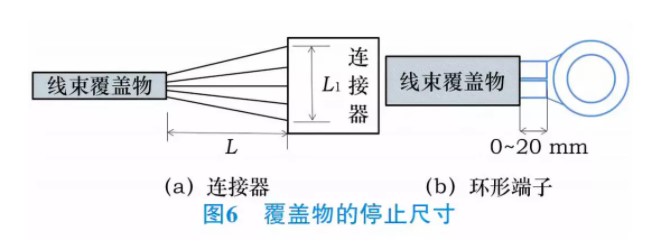

①對于連接器，覆蓋物的停止尺寸如圖6a所示，L=L1+10 mm。其中，L1為在連接器入口處最外部導線之間的距離，L為覆蓋物與連接器之間的距離。
②應避免支路受力，因其會導致端子拉壞連接器的端子鎖止鉤。
③對于環形端子，覆蓋物的停止尺寸如圖 6b所示，從覆蓋物到壓接翼內側（環端一側）的距離為0~20 mm。
④檢查確認環形端子（功能區）上無覆蓋物。

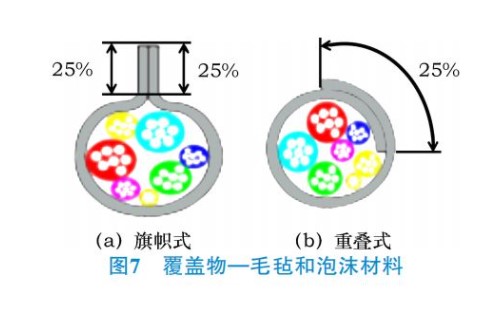

毛氈和泡沫材料的覆蓋方式一般有2種。圖7a為旗幟式，對黏部分長度為線束圓周的25%，公差為±5%；圖7b為重疊式，重疊部分覆蓋線束圓周的25%，公差為±5%。
膠帶在線束中主要起到捆扎、絕緣、阻燃、降噪、耐磨和標記等作用。目前使用的膠帶主要有：PVC 膠帶、棉織帶、聚酯膠帶、易撕膠帶（紙膠帶）。其在線束分支上的纏繞方式分為間距纏繞（相鄰纏繞間 的間隔=膠帶寬度）、緊密纏繞（相鄰纏繞間的重疊部 分=1/2膠帶寬度）、點纏繞（線束上如果帶有金屬固定卡扣，應使用易撕膠帶將金屬部分進行纏繞，以避免在物流過程中割傷導線）。
固定卡扣的作用是約束線束在車身上的走向，以避免與環境件或車身的尖銳部分產生干涉。固定卡扣類似于標準件，其固定界面是標準化的。車身上的固定界面主要有4種類型：直徑為6.5 mm的圓孔，6.2 mm×12.2 mm的橢圓孔，直徑為5.0 mm的螺柱，厚度為 1~3mm的鋼板或塑料板。大部分固定卡扣是通過固定卡扣自帶的扎帶（固定部分與扎帶部分一體或分體） 捆扎在線束上，也有固定卡扣是通過膠帶纏繞固定在線束上；還有一種固定卡扣是通過與波紋管管徑的配合固定在波紋管上。車門線束上會使用密封型固定卡扣，這種類型的固定卡扣在固定面上增加了海綿泡沫或橡膠墊以防水。按照設計規則，要求線束在車身上 的布置每隔300mm要有一個有效的固定。
2）工裝
裝配板要確保電路分支的方向，確保護套、支架、連接器、定位夾的裝配方向。
要注意：
① 波紋管等覆蓋物的直徑尺寸與線束的直徑相符；
② 裝配波紋管的過程有劃傷導線的風險，造成后期使用時擊穿絕緣層，應使用工具安裝波紋管；
③ 膠帶需要將波紋管的終端進行封閉并鎖住，膠帶至少纏繞2圈；
④ 科學管理扎帶槍，定期檢查扎帶槍的夾緊力，如果在同一工位上有多把扎帶槍，需利用管理方式來避免使用錯誤的扎帶槍。
3.6 線束檢查
3.6.1 電性能檢測
1設備
①采用電測設備來確保線束的導通性；
②電測臺的布局需使線束避免機械應力（例如支路上的 壓力、拉力、沖擊等）；
③電測程序中無缺少回路，與圖紙完全一致；
④不允許相同連接器交叉后電測能夠通過；
⑤有彈片的支路/安全氣囊支路/有繼電器的支路需要二次電測通過（彈片斷開后支路導通，彈片合上后支 路導通）；
⑥氣密性測試時需要關注氣壓的大小和方向，氣壓方向分為吹氣和吸氣2種方式；
⑦根據連接器供應商的建議來關閉連接器的二次鎖，并且能夠檢測二次鎖是否鎖止（例如Molex 120孔型連接器，需要使用 Molex專用工具或電測臺氣壓自動鎖來關閉二次鎖）；
⑧檢測模塊中的探針是可伸縮的，僅與連接器中的端子表面接觸，不會對端子的鍍層造成影響。
2）工藝
每次測試中斷或在電測臺上檢測出缺陷時，測試順序需被重置并重做一次完整的電測，且電測程序能自動恢復到最初測試點；同一電測臺測試多個項目、多種零件時，需要關注程序間的切換，避免批量出錯；采用視覺系統或電測系統來確保熔斷絲和繼電器的功能性和存在性；在電測過程中不能對連接器或元件有手動搖晃的動作。
3）符合性
①電測合格后才能打印電測標簽，定義標簽的位置、尺寸與內容；
②內容需包括供應商名稱、供應商編號、車型、零件號、零件名稱、生產日期/小時、班次、操作工工號以及其他要求的信息；
③ 整個過程需要關注端子的保護，特別是鍍金端子和易變形的小型端子（此類端子極易變形，且變形后不易探測，裝車后可能存在接觸不良的風險）。
3.6.2 外觀和尺寸檢查
經過電測合格后，需進行外觀檢查和尺寸檢驗。
外觀檢查的內容包括：
①連接器有無損壞、變形；
② 連接器的手柄位置是否正確；
③連接器內的密封栓、 密封塞是否存在，無破損且安裝到位；
④卡扣是否使用正確，且安裝到位；
⑤卡扣方向是否正確，固定方式是否符合要求；
⑥分支上的白色定點膠帶是否有遺漏；
⑦波紋管是否使用正確，無變形且完全包住導線；
⑧標簽是否清晰正確等100%外觀檢查項以及客戶要求項。
尺寸檢查的頻次依照客戶要求，對每個支路長度、支路位置、覆蓋物長度、卡扣位置、護套位置等進行測量并記錄。
四、線束供應商的改善成果

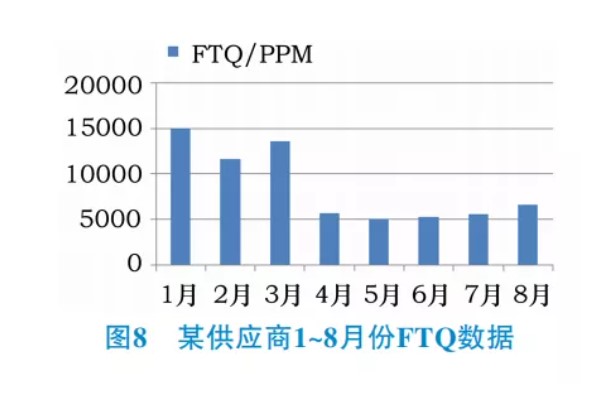

整理出關于汽車線束各個工藝過程的關鍵監控點清單后，我們?cè)诰€束供應商處進行了實施。以某供應商為例，我們?cè)?016年第1季度對其進行了此項審核， 并在第3季度進行了復審。圖8為此供應商2016年1~8月份的一次下線合格率（First Time Quality， FTQ）數據（PPM）。從圖8中可以看出，4月份的FTQ數據比1月份下降了62.45%，且4~8月份保持在相對穩定的水平。
五、結論
在汽車向智能化、電子化方向快速發展的趨勢要求下，車載電子電器設備不斷地增加，而線束作為汽車控制電路的主體部分，在整車性能和整車品質中扮演著十分重要的角色。因此，如何在線束生產過程中嚴格保證線束的品質成為了重點課題。本文通過研究線束生產過程的工藝與品質管控，分析并整理了各個工藝過程的關鍵監控點，將此形成標準清單，在線束供應商處貫徹實施并進行審核，提高下線合格率和制造零缺陷。
